Características
|
FBL-360 |
FBL-460 |
|||
| Capacidad | ||||
| Diámetro sobre bancada |
mm |
770 |
840 |
|
| Diámetro sobre carro |
mm |
550 |
662 |
|
| Diámetro máximo de corte |
mm |
570 |
680 |
|
|
Longitud máxima de corte |
mm | 739 [2.026] |
762 [2.000] |
|
|
Distancia entre centros |
mm | 1.020 [2.300] |
820 [2.000] |
|
| Paso de barra útil |
mm |
91 [115] |
140 |
|
| Cabezal | ||||
|
Nariz del husillo |
mm | A2-8 (A2-11) |
A2-15 |
|

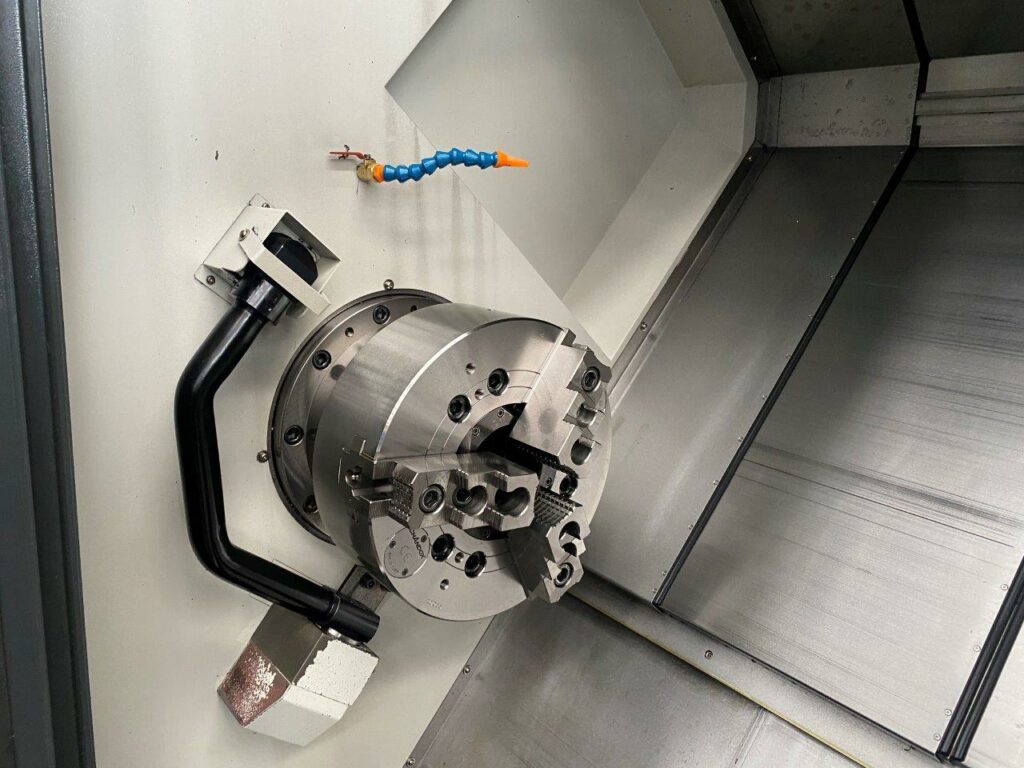

| Tamaño del plato |
Inch |
12(15)» |
15” |
|
| Diámetro caña |
mm |
105 [134] |
153 |
|
| Velocidad husillo máxima |
rpm |
2.500 |
1.500 |
|
| Gama I |
rpm |
250-625 |
159-647 |
|
| Gama II |
rpm |
625-2500 |
647-1500 |
|
| Motor husillo (cont./30) Fanuc α |
kw |
22/26 [30/37] |
30/37 |
|
| Ejes | ||||
| Recorrido eje Z |
mm |
820 [2100] |
820 [2.000] |
|
| Recorrido eje X |
mm |
320 |
360 |
|
|
Avance rápido eje Z |
m/min |
18 [15] |
||
| Avance rápido eje X |
m/min |
18 |
||
| Motores |
Fanuc serie α |
|||
| Husillo eje Z |
Ø 45 P 10 [Ø 50 P 10] |
|||
| Husillo eje X |
|
Ø 45 P10 |
||

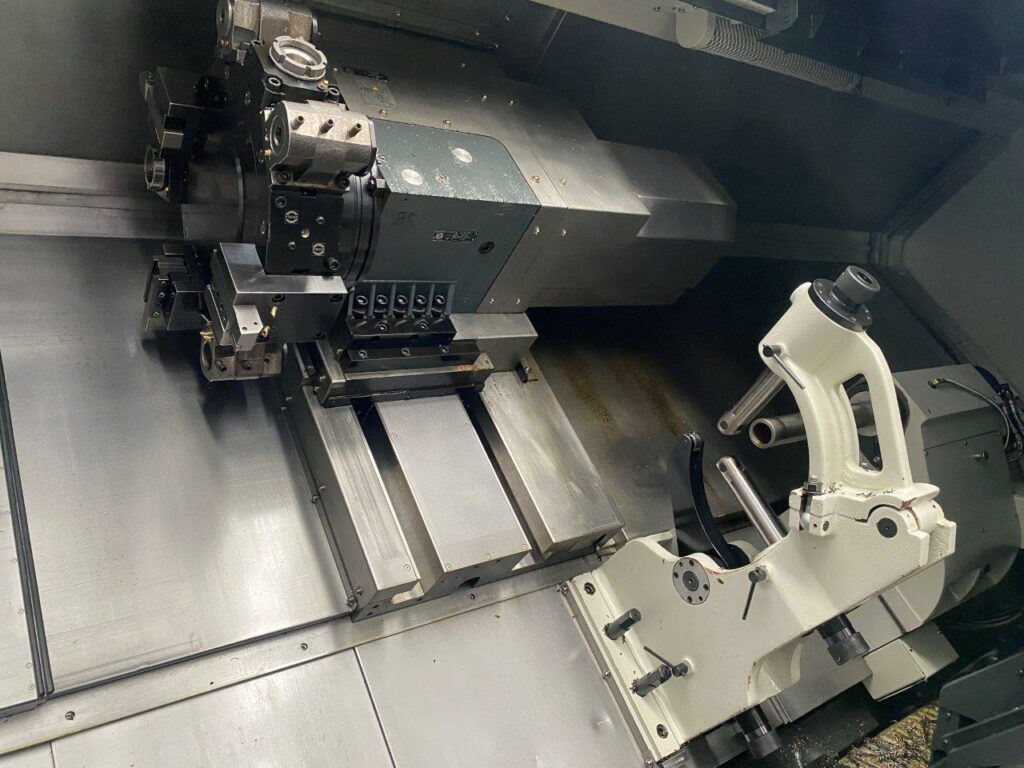

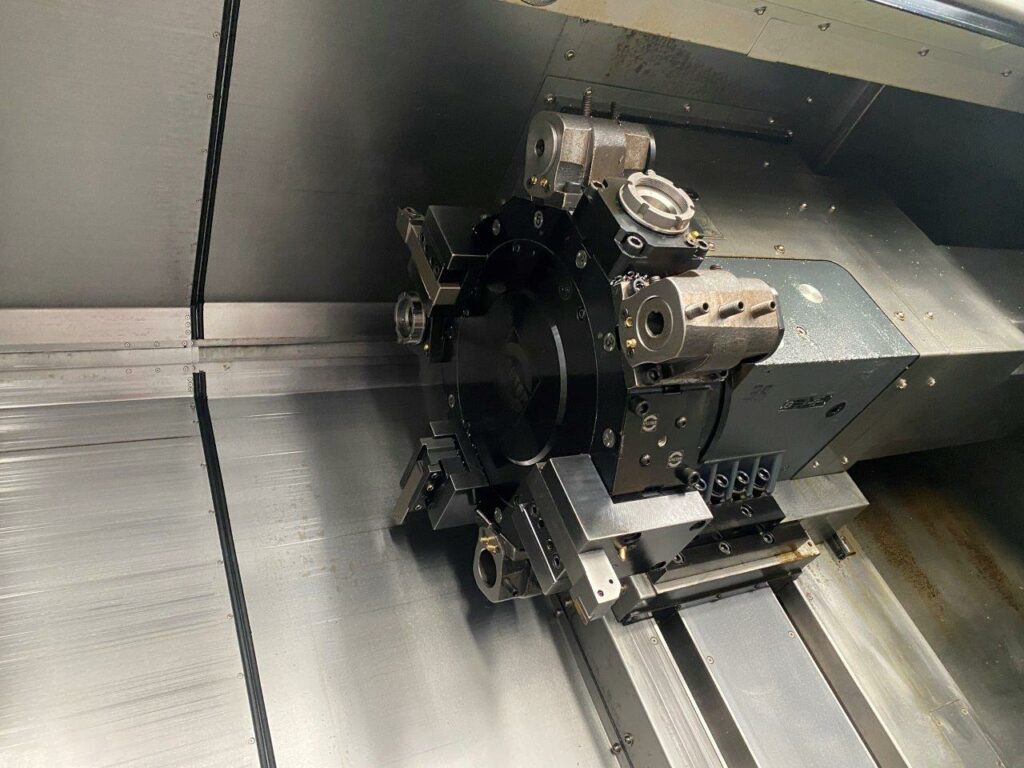

| Torreta | ||||
| LS 320 (Solo torneado) |
Standard |
|||
| Nº herramientas |
10 (12) |
|||
| Tamaño herramienta torneado |
mm |
32×32 |
||
| Tamaño herramienta mandrinado |
mm |
50 |
||
| VDI 50 (Torneado y Fresado) |
Opcional |
|||
| Nº herramientas |
|
12 |
||
| Potencia motor (S1/S6) |
Kw |
5,5/7,5 |
||
| Revoluciones |
rpm |
4.000 |
||
| BMT 75 (Torneado y Fresado) |
Opcional |
|||
| Nº herramientas |
12 |
|||
| Potencia motor (S1/S6) |
Kw |
7,5/11 |
||
| Revoluciones |
rpm |
4.000 |
||
| Contrapunto | ||||
| Recorrido contrapunto |
mm |
820 / 2.008 |
||
|
Salida caña contrapunto |
mm |
120 |
||
| Diámetro caña contrapunto |
mm |
110 |
||
| Cono interior contrapunto |
MT |
5 |
||
| Avance caña del contrapunto |
Hidráulico |
|||
| Posicionamiento contrapunto |
Programable con cremallera |
|||
| Dimensiones | ||||
| Dimensiones (largo x ancho x alto) |
m |
5.8×2.2×2.2 |
||
| Peso |
kg |
12.760 |
||
