Guías lineales

Características

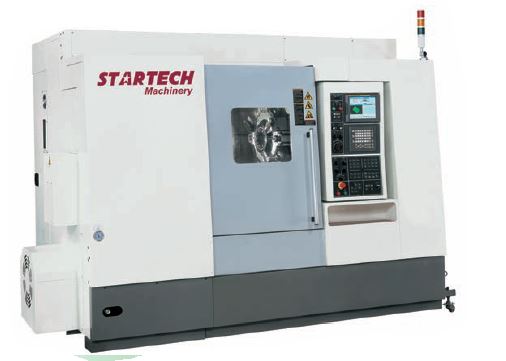

MODELO   FCL 200 FCL 300
CAPACIDAD
Ø sobre bancada mm 470 600
Ø sobre carro mm 318 338
Ø máximo de corte mm 292 450
Longitud máxima de corte mm 500 700
Distancia entre centros mm 620 810
CABEZAL
Diámetro del husillo mm 62 88
Velocidad del husillo rpm 4500 3000
Motor del husillo Kw 7.5/11 15/18.5
RECORRIDOS
Recorrido eje Z mm 520 762
Recorrido eje X mm 176 260
AVANCES
Avance rápido eje Z m/min 30 24
Avance rápido eje X m/min 30 20
CONTRAPUNTO
Recorrido del contrapunto mm 450 627
Salida caña contrapunto mm 100 120
Diámetro caña contrapunto mm 75 85
