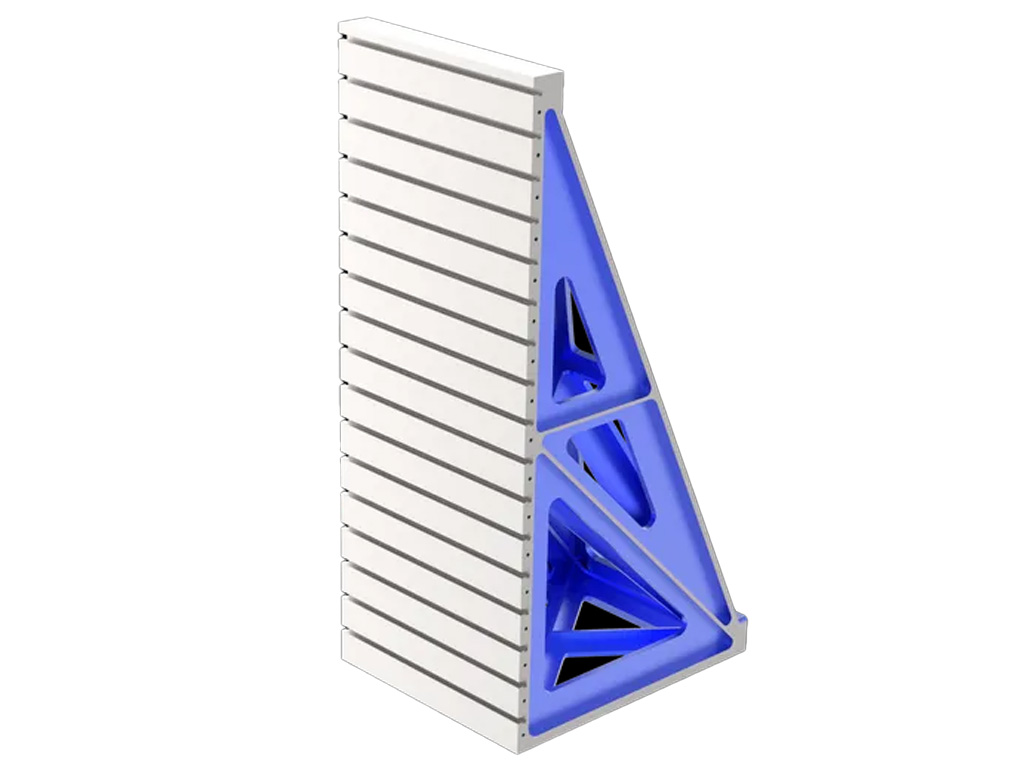

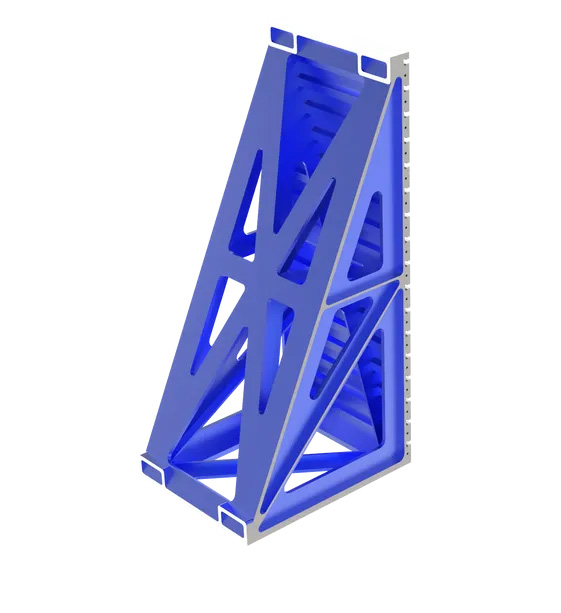

UU800- UU 6000 Clamping squares

UU800- UU 6000 Clamping squares

Features

Modelo Dimensions (mm( Slots Weight (Kg)
XWidth YHeight ZDepth h Dimensions Pitch Number
UU 800 320 800 500 70 22H12 160 5 350
UU 950 500 950 500 80 22H12 160 6 600
UU 1120 320 1120 600 80 22H12 160 7 500
UU 1450 500 1450 650 80 22H12 160 9 1000
UU 1620 700 1620 725 165 22H12 175 9 1470
UU 2000 800 2000 1000 165 22H12 175 11 2500
UU 2500 1000 2500 1200 165 22H12 175 14 4000
UU 3000 1200 3025 1500 165 28H12 175 17 4500
UU 3500 1300 3500 1600 165 28H12 175 19 7000
UU 4000 1300 4000 1700 165 28H12 175 22 7870
UU 4500 1300 4500 1700 165 28H12 175 25 8550
UU 5000 1300 5000 1880 260 28H12 200 24 8970
UU 6000 1500 6000 2080 28H12 200 29 12000



Modelo Dimensiones (mm) Ranuras Peso (Kg)
X Ancho Y Alto Z Fondo h Dimensiones Pitch Número
UU 800 320 800 500 70 22H12 160 5 350
UU 950 500 950 500 80 22H12 160 6 600
UU 1120 320 1120 600 80 22H12 160 7 500
UU 1450 500 1450 650 80 22H12 160 9 1000
UU 1620 700 1620 725 165 22H12 175 9 1470
UU 2000 800 2000 1000 165 22H12 175 11 2500
UU 2500 1000 2500 1200 165 22H12 175 14 4000
UU 3000 1200 3025 1500 165 28H12 175 17 4500
UU 3500 1300 3500 1600 165 28H12 175 19 7000
UU 4000 1300 4000 1700 165 28H12 175 22 7870
UU 4500 1300 4500 1700 165 28H12 175 25 8550
UU 5000 1300 5000 1880 260 28H12 200 24 8970
UU 6000 1500 6000 2080 28H12 200 29 12000
