Características
|
|

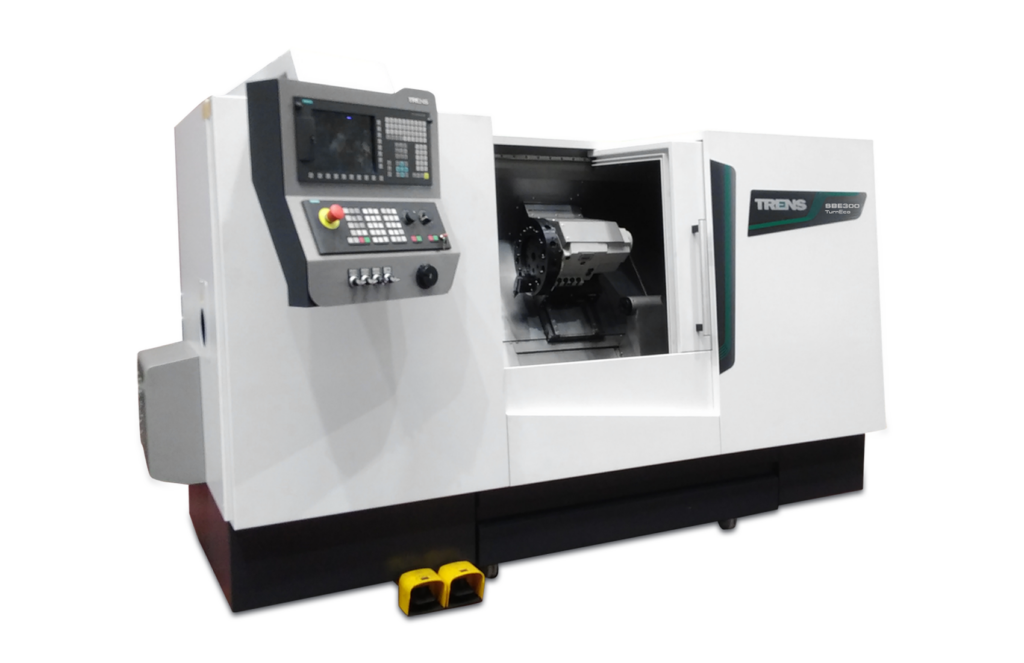

SBE 300 TurnEco |
|
| Capacidad de trabajo | ||
|
Precisión geométrica y de trabajo |
– |
ISO 13041 |
|
Diámetro sobre bancada |
mm |
530 |
|
Diámetro máx. torneado |
mm |
320 |
| Longitud torneado |
mm |
500 |
| Peso máx. pieza entre puntos/al aire |
Kg |
200/80 |
| Capacidad de barra |
mm |
49 |
| Husillo principal | ||
|
Nariz del husillo (DIN 55026) |
– |
A2-6 |
| Diámetro husillo |
mm |
65 |
|
Diámetro plato |
Mm |
210 |
| Motor |
Kw |
11/15 |
|
Par |
Nm |
84 |
| Velocidad |
rpm |
4.000 |
| Eje X – medición directa mediante regla lineal | ||
| Recorrido trabajo |
mm |
198 |
| Avance |
mm.min-1 |
1÷10000 |
| Avance rápido |
mm.min-1 |
24.000 |
| Eje Z – medición encoder | ||
| Recorrido trabajo |
mm |
550 |
| Avance |
mm.min-1 |
1÷10000 |
| Avance rápido |
mm.min-1 |
30.000 |
| Torreta axial | ||
| Tipo |
Slotted disk/VDI disk |
|
| Posiciones |
– |
12 |
| Número herramientas motorizadas |
– |
12 |
|
Cono DIN 69880 |
mm |
30 |
| Tamaño |
mm |
20 x 16 |
| Contrapunto | ||
| Cono |
– |
Morse 4 |
| Carrera |
mm |
500 |
| Rango fuerza amarre |
daN |
50-600 |
| Recorrido |
– |
Programable |
| CNC |
– |
CNC Fanuc 0i-T Manual Guide i |
| Dimensiones máquinas | ||
|
Largo x Ancho |
mm |
3.320 x 2.020 |
|
Alto |
mm |
1.820 |
| Peso |
Kg |
3.500 |
